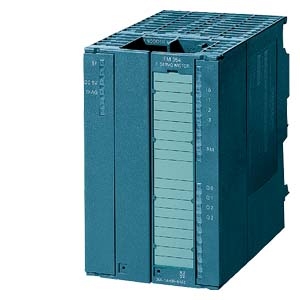

西門子PLC 6ES7354-1AH01-0AE0
西門子T-CPT運動控制型PLC
6ES7354-1AH01-0AE0軸伺服電機定位模塊 FM354
6ES7354-1AH01-0AE0 FM354，1 軸伺服電機定位模塊，±10V 模擬接口，4DI/4DO，9 孔D 型接口，15 孔D 型接口，20 針前連接器.
FM354
的接口配置界面可以配置旋轉編碼器，同時該接口還
支持通過絕對、線性位移編碼器
(例如線性尺或激光測距儀)
輸入的編碼器數據。
FM354
的接口配置界面可以配置旋轉編碼器，同時該接口還
支持通過絕對、線性位移編碼器
(例如線性尺或激光測距儀)
輸入的編碼器數據。
siemens Fm354(單軸伺服控制模塊）+siemens伺服電機
西門子PLC 6ES7354-1AH01-0AE0產品描述
SIMATIC S7-300, FM 354 SUBMODULE FOR POSITIONING WITH SERVOMOTORS, MODULE EXCHANGE W/O PG, PREQUISITE STEP7 V3.1 INCL. CONFIG. PACKAGE ON CD
介紹SIMATIC s7 - 300,FM 300與伺服電機定位子模塊,模塊交換W / O PG,額外補貼STEP7 V3.1包括配置。在CD包
| 電源電壓 | |
| DC 24 V | 是 |
| 輸入電流 | |
| 耗用電流，最大值 | 350 mA |
| 傳感器供電 | |
| 5 V 傳感器供電 | |
| 5 V | 是 |
| 輸出電流，最大值 | 220 mA |
| 導線長度，最大值 | 35 m |
| 24 V 傳感器供電 | |
| 24 V | 是 |
| 輸出電流，最大值 | 300 mA |
| 導線長度，最大值 | 100 m |
| 數字輸入 | |
| 數字輸入端數量 | 4 |
| 功能 | 基準凸輪，浮動實際值記錄，浮動測量，開始/停止定位運行，外部數據組轉換 |
| 輸入電壓 | |
| 額定值，DC | 24 V |
| 對于信號“0” | -3 至 +5 V |
| 對于信號“1” | 11 至 30 V |
| 輸入電流 | |
| 對于信號“0”，最大值（允許的閉路電流） | 2 mA |
| 對于信號“1”，典型值 | 6 mA; 6 至 15 mA |
| 數字輸出 | |
| 數字輸出端數量 | 4 |
| 功能 | 到達位置：停止，軸正向運動，軸反向運動，更改 M 功能 M 97，更改M 功能 M98，起始發布，通過數據集直接輸出 |
| 短路保護 | 是 |
| 輸出電壓 | |
| 額定值 (DC) | 24 V |
| 對于信號 “1”，最小值 | UP - 3 V |
| 輸出電流 | |
| 針對信號“1”的允許范圍 0 至 55 ℃，最大值 | 0.6 A; Up 最大值 時 |
| 針對信號“0”的剩余電流，最大值 | 2 mA |
| 傳感器 | |
| 可連接傳感器 | |
| 增量編碼器（對稱） | 是 |
| 絕對編碼器 (SSI) | 是 |
| 傳感器信號，增量編碼器（對稱） | |
| 軌跡標記信號 | A，非 A，B，非 B |
| 零點標記信號 | N，非 N |
| 輸入信號 | 5 V 差動信號（物理 RS 422） |
| 輸入頻率，最大值 | 1 MHz |
| 傳感器信號，絕對編碼器 (SSI) | |
| 輸入信號 | 5 V 差動信號（物理 RS 422） |
| 數據信號 | DATA, 非 DATA |
| 時鐘信號 | CL, notCL |
| 報文長度，可參數化設置 | 13，21 或 25 位 |
| 脈沖重復頻率，最大值 | 1.25 Mbit/s |
| 屏蔽導線長度，最大值 | 100 m; 1.25 Mbit/s 時 10 m，當最大 125 kbit/s 時 100 m |
| 驅動裝置接口 | |
| 信號輸入 I | |
| 類型 | 電勢分離調節器報告輸入（光電耦合器） |
| 功能 | “驅動裝置就緒” |
| 輸入電壓，額定值 (DC) | 24 V |
| 信號“0”的輸入電壓 | -3 至 +5 V |
| 信號“1”的輸入電壓 | 15 至 30 V |
| 信號“1”的輸入電流 | 2 至 6 mA |
| 信號輸出 II | |
| 類型 | 調節器釋放輸出（觸點） |
| 功能 | 驅動釋放開關用于接觸繼電器操作 |
| 負載 | DC 1 A/50 V/30 VA |
| 信號輸出 III | |
| 類型 | 模擬輸出 |
| 功能 | 用于驅動的額定值輸出 |
| 輸出電壓 | -10 至 +10 V |
| 輸出電流 | -3 至 +3 mA |
| 導線長度，最大值 | 35 m |
| 電位隔離 | |
| 數字輸入電位隔離 | |
| 數字輸入電位隔離 | 否 |
| 數字輸出電位隔離 | |
| 數字輸出電位隔離 | 否 |
| 防護等級和防護類別 | |
| IP 20 | 是 |
| 環境要求 | |
| 運行溫度 | |
| 最小值 | 0 °C |
| 最大值 | 55 °C |
| 存放/運輸溫度 | |
| 最小值 | -40 °C |
| 最大值 | 70 °C |
| 相對濕度 | |
| 濕度等級 F | 是 |
| 連接技術 | |
| 需要的前置插頭 | 1x 20 針 |
| 尺寸 | |
| 寬度 | 80 mm |
| 高度 | 125 mm |
| 深度 | 118 mm |
| 重量 | |
| 重量，約 | 550 g |
